Una delle proprietà più importanti del triangolo è la sua indeformabilità geometrica, una caratteristica che lo distingue dagli altri poligoni e lo rende fondamentale anche nelle costruzioni architettoniche e nelle strutture ingegneristiche.
- Guarda anche: il triangolo in geometria piana
Un triangolo formato da tre lati rigidi, collegati tra loro mediante giunti nei vertici, non può modificare la propria forma senza cambiare la lunghezza di almeno uno dei lati.
Dal punto di vista geometrico, infatti, le lunghezze dei tre lati determinano univocamente la forma del triangolo, a meno di spostamenti, rotazioni e ribaltamenti: questa proprietà deriva dal criterio di congruenza lato-lato-lato (LLL).
Un quadrilatero, invece, anche mantenendo invariata la lunghezza dei suoi quattro lati, può modificare l’ampiezza degli angoli e trasformarsi, per esempio, da rettangolo a parallelogramma.
Quindi, in definitiva:
il triangolo è indeformabile perché, mantenendo fissa la lunghezza dei suoi tre lati, non è possibile modificare l’ampiezza dei suoi angoli interni.
e ancora,
l’indeformabilità del triangolo deriva dal fatto che tre lati di lunghezza fissa determinano una sola forma geometrica, salvo spostamenti e ribaltamenti.
L’indeformabilità deriva quindi dal fatto che tre lati di lunghezza prestabilita determinano univocamente gli angoli del triangolo.

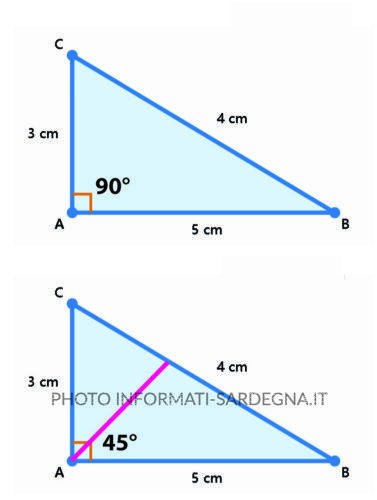

Immaginiamo di costruire un triangolo con tre aste rigide di 3, 4 e 5 cm, unite nei vertici.
Se provassimo a modificare l’angolo in A, mantenendo fisse le lunghezze AC e AB, cambierebbe necessariamente la distanza tra B e C. Ma questo non è possibile, perché anche BC è un’asta rigida.
Di conseguenza, gli angoli rimangono invariati.
- Guarda anche: il triangolo è un poligono, su YouMath

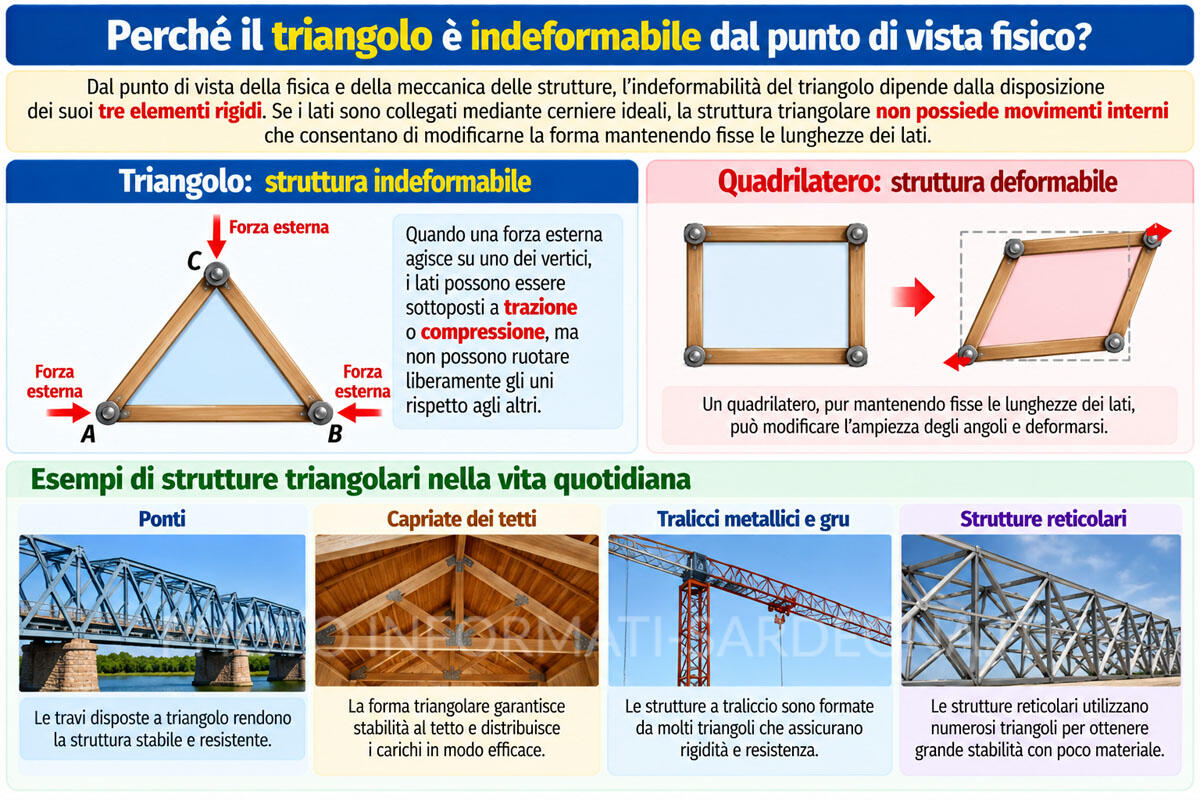

Perché il triangolo è indeformabile dal punto di vista fisico?
Dal punto di vista della fisica e della meccanica delle strutture, l’indeformabilità del triangolo dipende dalla disposizione dei suoi tre elementi rigidi.
Se i lati sono collegati mediante cerniere ideali, la struttura triangolare non possiede movimenti interni che consentano di modificarne la forma mantenendo fisse le lunghezze dei lati. Quando una forza esterna agisce su uno dei vertici,

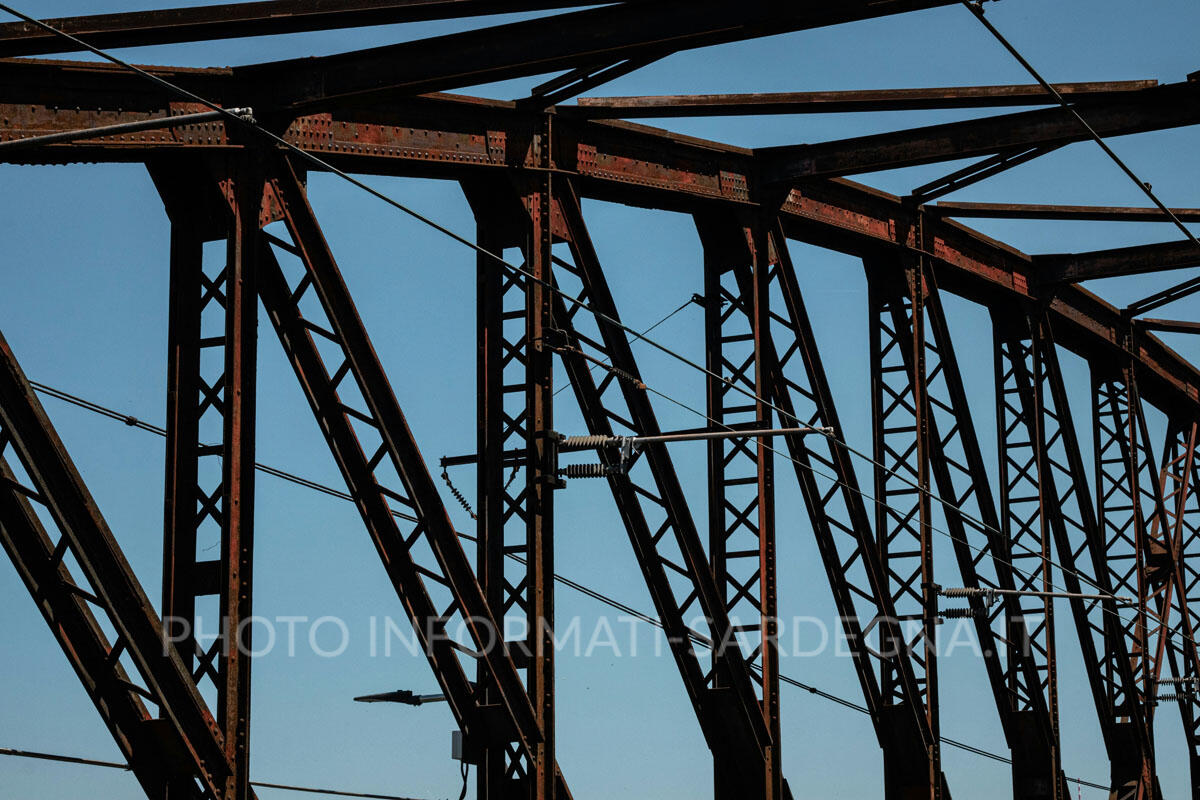

i lati possono essere sottoposti a trazione o compressione, ma non possono ruotare liberamente gli uni rispetto agli altri provocando una deformazione geometrica dell’insieme. Questa proprietà spiega perché le strutture triangolari vengono utilizzate nella costruzione di ponti, capriate dei tetti, tralicci metallici, gru e strutture reticolari.
La triangolazione: come rendere rigide le strutture deformabili
Il principio dell’indeformabilità del triangolo trova un’importante applicazione nella triangolazione delle strutture. Consideriamo un telaio rettangolare formato da quattro aste rigide collegate mediante cerniere: applicando una forza laterale, il rettangolo può deformarsi e assumere la forma di un parallelogramma, pur conservando la lunghezza dei lati.
Inserendo una barra diagonale, invece, il quadrilatero viene suddiviso in due triangoli, impedendo questo movimento. La triangolazione permette quindi di aumentare la rigidezza geometrica e la stabilità delle strutture, distribuendo le sollecitazioni attraverso gli elementi che le compongono.

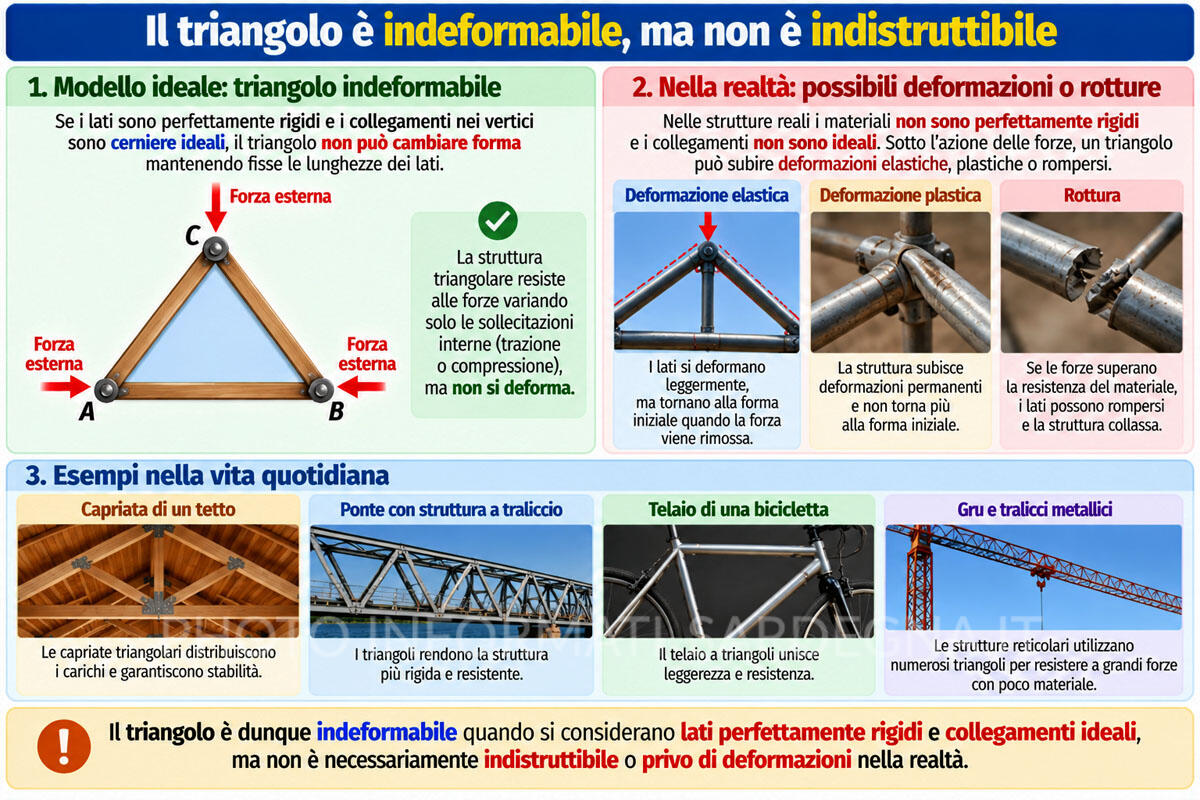

È importante precisare che l’indeformabilità del triangolo è una proprietà geometrica ideale: nelle strutture reali, i materiali possono allungarsi, comprimersi, flettersi o deformarsi sotto l’azione delle forze. Inoltre, carichi eccessivi possono provocare instabilità, come il cedimento per compressione di un’asta.
Il triangolo è dunque indeformabile quando si considerano lati perfettamente rigidi e collegamenti ideali, ma non è necessariamente indistruttibile o privo di deformazioni nella realtà.
Il triangolo nel telaio della bicicletta: perché garantisce resistenza e stabilità

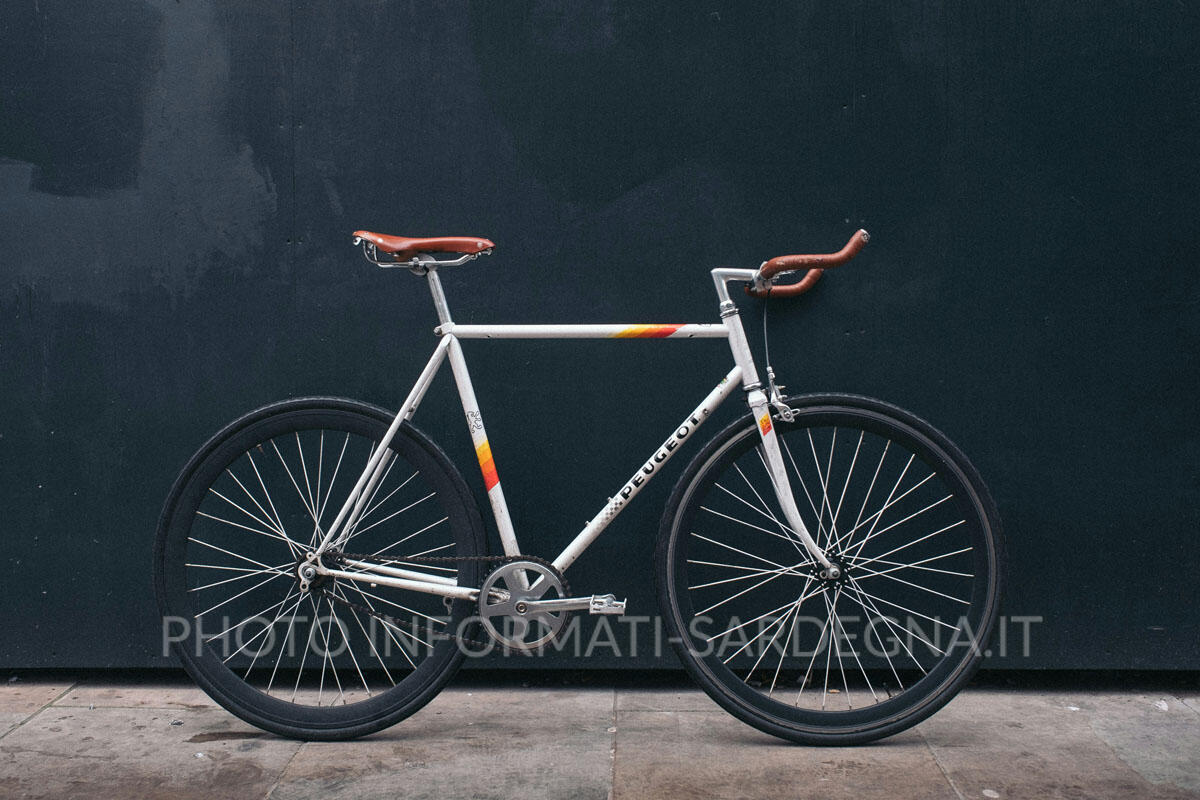

Uno degli esempi più comuni dell’applicazione dell’indeformabilità del triangolo nella vita quotidiana è rappresentato dal telaio della bicicletta.
Nelle biciclette tradizionali, il telaio è generalmente costituito da una struttura composta da due triangoli collegati: il triangolo anteriore, formato dal tubo orizzontale, dal tubo obliquo e dal tubo piantone, e il triangolo posteriore, costituito principalmente dai foderi orizzontali, dai foderi obliqui e da una parte del tubo piantone.
Questa disposizione geometrica permette di ottenere una struttura relativamente leggera, rigida e resistente, capace di sopportare le sollecitazioni prodotte dal peso del ciclista, dalla pedalata, dalle frenate e dalle irregolarità del terreno.
I punti di forza della struttura triangolare
Il principale vantaggio del telaio triangolare consiste nella sua rigidezza geometrica: a differenza di una struttura quadrilatera con collegamenti articolati, un triangolo formato da elementi rigidi non può modificare la propria forma senza che almeno uno dei lati cambi lunghezza.
Nella bicicletta, questa configurazione contribuisce a distribuire le forze tra i diversi tubi del telaio, limitando le deformazioni indesiderate e favorendo una trasmissione efficace della forza esercitata sui pedali.
I tubi possono essere sottoposti a trazione, compressione, flessione e torsione, a seconda della posizione e dell’intensità dei carichi. La struttura triangolare consente inoltre di ottenere una buona resistenza utilizzando una quantità relativamente contenuta di materiale, riducendo così il peso complessivo della bicicletta.
Dove il telaio della bicicletta può perdere resistenza?

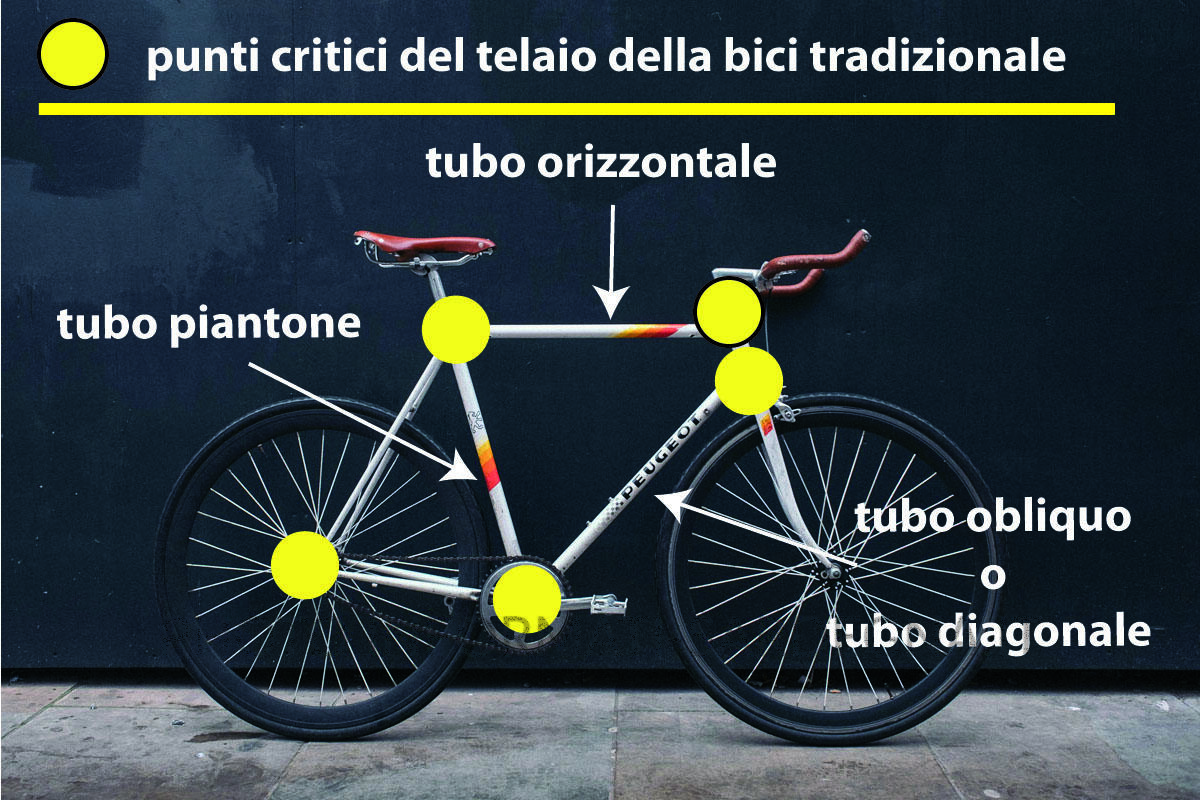

Nonostante i vantaggi della geometria triangolare, il telaio di una bicicletta non è completamente indeformabile né indistruttibile. I punti potenzialmente più sollecitati sono soprattutto le giunzioni tra i tubi, dove le forze possono concentrarsi e provocare, nel tempo, fenomeni di affaticamento del materiale. Tra le zone che richiedono particolare attenzione troviamo:
- Il tubo sterzo, dove convergono il tubo orizzontale e quello obliquo: durante frenate, urti e impatti con ostacoli può essere sottoposto a forti sollecitazioni.
- La scatola del movimento centrale, dove si incontrano il tubo obliquo, il tubo piantone e i foderi posteriori: riceve importanti carichi durante la pedalata e può essere soggetta a torsione e flessione.
- Il nodo sella, dove si collegano tubo piantone, tubo orizzontale e foderi obliqui: può subire sollecitazioni dovute al peso del ciclista e alle vibrazioni.
- Le saldature e le zone di raccordo, che possono diventare punti critici quando presentano difetti di fabbricazione, danni, corrosione o concentrazioni elevate di tensione.
- I tubi particolarmente sottili o danneggiati, che possono piegarsi, instabilizzarsi sotto compressione oppure sviluppare cricche a seguito di urti e carichi ripetuti.
Perché il triangolo non rende il telaio indistruttibile?
È importante distinguere la rigidità geometrica dalla resistenza meccanica.
Il triangolo è indeformabile nel modello geometrico ideale, nel quale i lati sono perfettamente rigidi e i collegamenti non cedono.
Nella realtà, invece, i tubi della bicicletta sono costituiti da materiali come acciaio, alluminio, titanio o compositi in fibra di carbonio, che possono deformarsi sotto l’azione delle forze. Inoltre, i collegamenti del telaio reale non sono semplici cerniere ideali: trasmettono anche momenti flettenti e sollecitazioni torsionali.
Un telaio può quindi essere geometricamente ben progettato, ma subire comunque deformazioni elastiche, deformazioni permanenti, fenomeni di fatica o rotture quando le sollecitazioni superano le capacità dei materiali e dei collegamenti.
In conclusione, l’impiego dei triangoli nel telaio della bicicletta rappresenta un’applicazione concreta dei principi della geometria alla meccanica: la disposizione triangolare migliora la rigidezza e contribuisce a distribuire le forze, mentre la resistenza effettiva dipende anche dai materiali utilizzati, dalle dimensioni dei tubi, dalla qualità delle giunzioni e dalle condizioni d’impiego.
